VP-Digi oppsett

Oppsett og konfigurasjon

APRS-kortet inneholder en mikrokontroller som kjører VP-Digi-programvaren. Denne programvaren nås enklest via seriellporten som dukker opp når du setter i USB kabelen. Bruk en skikkelig kabel og pass på at det ikke er en ladekabel som ikke har datalinjene. Mange USB-C kabler som følger med diverse utstyr kan ikke brukes!

1. Start Enhetsbehandling i Windsos og åpne porter slik at du ser COM portene som windows har funnet
2. Kople kontrolleren til PC og se hvilken COM port som ble lagt til.

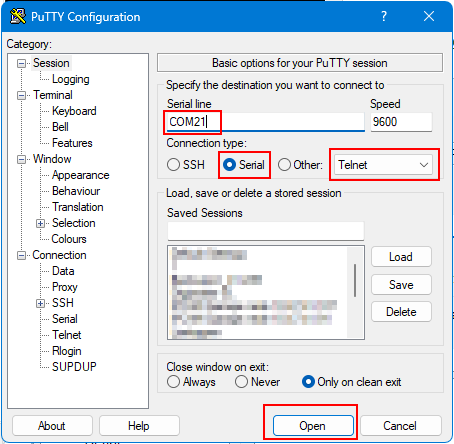

3. Start Putty og velg som under(eksempel her er COM21, hos deg mest sansynlig en annen port):

4. Når PuTTY starter, vil skjermen være blank. Trykk Enter noen ganger for å tilbakestille porten, og skriv deretter ordet «config» med små bokstaver for å få konfigurasjonsmeldingen fra VP-Digi-programvaren (merk at bokstavene for «config» ikke vil vises på skjermen når de skrives).

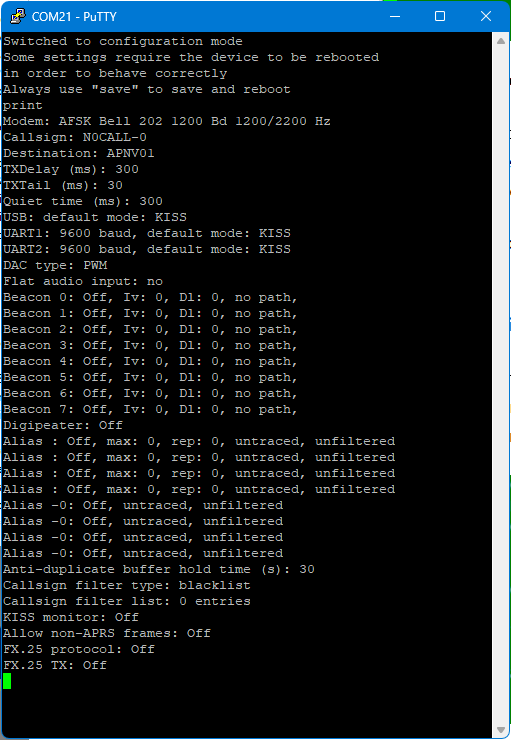

5. Nå vil du få et liknende bilde opp og du er pålogget vp-digi softwaren og har gått inn i configuasjonsmodus. Skriver du «print» så vises gjeldende konfigurasjon. Nå er det bare å begynne å konfigurere vp-digi til det du ønsker. Se i manualen som ligger på github prosjektet og husk å skrive «save» når du er fornøyd. Da vil vp-digi reboote og du mister kontakten med den, men det er bare å kople på igjen skrive config og gjøre nye endringer:
6.

Innstilling av lydnivåer:

For å justere lydnivåene trenger du en radio koblet til URC, for eksempel en håndholdt radio (HT) koblet til frontpanelportene. En annen radio er nødvendig for å lytte til den sendte lyden.​

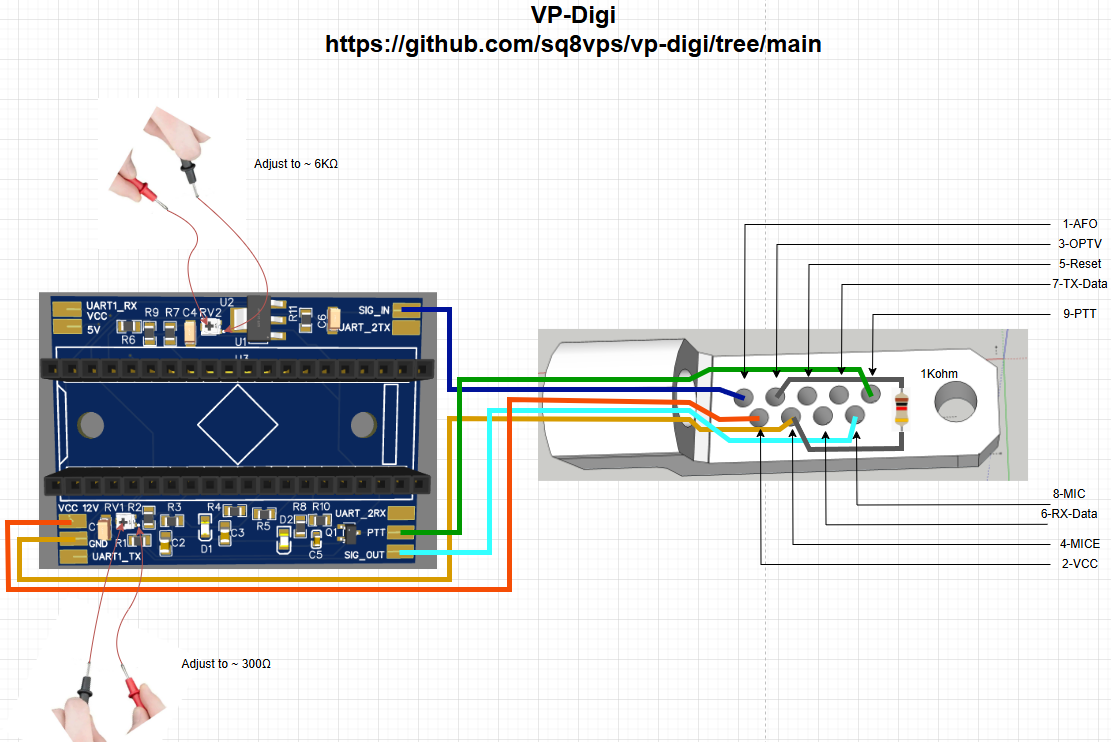

Det er to potensiometre på APRS-kortet, tydelig merket for TX AUDIO og RX AUDIO.​

Innstilling av TX-lydnivåer:

1. Bruk en FM-mottaker innstilt på samme frekvens som senderen.​

2. Gå inn i monitor-modus ved å bruke kommandoen monitor, og aktiver høy tone-sending med kommandoen cal high.​

3. Sett TX AUDIO-potensiometeret, det til høyre, på APRS-kortet til minimum (helt mot klokken), og øk deretter nivået sakte mens du nøye overvåker signalstyrken i mottakeren. Når signalnivået slutter å øke, skru TX AUDIO-potensiometeret litt tilbake, og avslutt kalibreringsmodusen med kommandoen cal stop. Etter dette skal senderen være korrekt justert.

Innstilling av RX-lydnivåer:

1. For å justere mottakslydnivåene må det være APRS- (eller Packet Radio-) sendinger i luften. Bruk en mottaker for å overvåke lokale APRS-frekvenser rllrt rn aprs radio som su kan sende beakon med så du har gode signaler å lytte til og kan brukes til kalibrering.​

2. Sett volum på radio på fullt, det enkelt å huske. ​

3. Start med å sette RX AUDIO-potmeteret, til venstre, helt ned (mot klokken).​

4. Send masse beakon og juster til Monitor-funksjonen i VP-Digi-programvaren gir 50% signalnivå for å tillate variasjon i innkommende signaler.



konfigurasjon og Packet Radio

Sørg for at VP-Digi er i konfigurasjonsmodus ved å skrive ordet «config» med små bokstaver for å få konfigurasjonsmeldingen fra VP-Digi-programvaren.​

Det er to nøkkelinnstillinger som kreves for å bruke VP-Digi som et KISS-pakkemodem:

1. Sett ditt kallesignal:

   Bruk kommandoen call for å angi ditt kallesignal og en SSID (en ekstra identifikator slik at du kan bruke ditt kallesignal på flere enheter). For eksempel: call G1LRO-5. Husk alltid å lagre konfigurasjonen etter å ha endret kallesignal og andre innstillinger ved å bruke kommandoen save. (Noen ganger etter lagring må config-kommandoen skrives inn på nytt for å gå tilbake til konfigurasjonsmodus.)

2. Aktiver Packet Radio:

   Som standard dekoder VP-Digi bare APRS-pakker. For å aktivere dekoding av vanlige Packet Radio-rammer, skriv inn kommandoen nonaprs on. En «OK»-respons vil bekrefte endringen. Deretter, skriv save for å lagre.

Nå er lydnivåene og Packet Radio-konfigurasjonen fullført.​

Bruk av en Packet Radio (KISS) applikasjon for å opprette forbindelser

Et enkelt terminalverktøy, QtTermTCP, fungerer godt med URC og VP-Digi-kortet. Det er tilgjengelig på www.cantab.net.​

Sørg for at ingen andre applikasjoner bruker URCs seriellport (f.eks. PuTTY), da dette vil hindre QtTermTCP i å kommunisere med VP-Digi.​

Etter installasjon, gå til «Setup»-fanen og velg «KISS Setup».​

Konfigurer seriell TNC-innstillinger til å bruke COM-porten til URC og hastighet 9600.
